Объект:
Комплексная автоматизированная система управления на участке отделки обсадных труб №2 (УООТ2) в трубопрокатном цехе №3 (ТПЦ-3)

Географическое расположение:
ОАО «Волжский трубный завод»

Брифинг проекта:

Комплексная АСУТП, включая прослеживаемость. Проект электроприводов.

Дата сдачи проекта: 2009-04

Описание проекта:

История работ по проекту

В 2007 году на ОАО «Волжский трубный завод» началось строительство новой линии отделки обсадных труб, предназначенной для обработки и адьюстажа обсадных труб, в соответствии со стандартами API 5CT, выпуск 8, API 5В выпуск 4 и ГОСТ 632.80. Обрабатываемые трубы размерами от 219 мм до 339,7 мм длиной от 6 до 13,5 метров со стенками от 6,7 до 20,24 мм.

Генеральный подряд и поставку оборудования транспортировки труб по участку осуществляла фирма ITWH (Германия). Компанией ПРОМАТИС выполнялись работы по проектированию, изготовлению, шеф-монтажу и пуско-наладке электрооборудования для всего технологического оборудования поставки ITWH.

Также компания ПРОМАТИС разработала и внедрила комплексную автоматизированную систему управления технологическими механизмами и производством, которая включает в себя:

• автоматизированную систему управления технологическим процессом (АСУТП);
• автоматизированную систему прослеживаемости труб (АСПТ).

АСПТ относится к классу MES-систем и является предметом повышенного интереса со стороны крупных заводов металлургической отрасли.

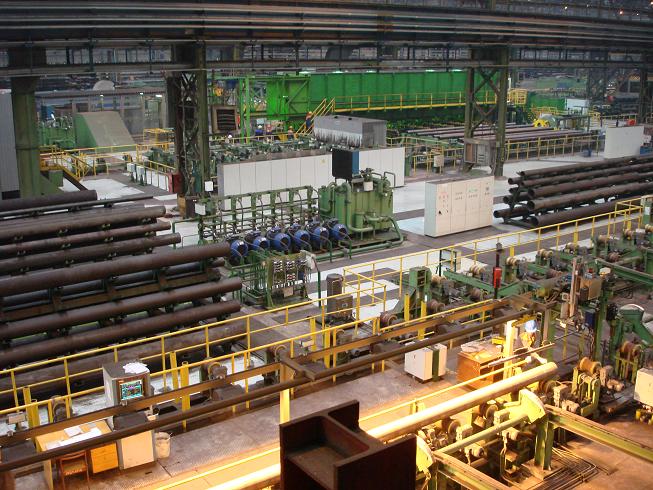

Назначение линии отделки обсадных труб

Линия оснащена всем необходимым и целесообразно отобранным технологическим оборудованием и условно разделена на три технологических района:

• Район 1 - регистрация входящих труб, аттестация и контроль качества, измерение веса (весы Bizerba), измерение длины (измеритель длины Polytec), маркировка (маркиратор ReaJet), ремонт (при необходимости), обрезка концов (пилы Beringer) и ультразвуковой контроль (УЗК Nordinkraft).
• Район 2 - нанесение резьбы на передний торец трубы (резьбонарезка Emag) с контролем ее качества, магнитожидкостный контроль (установка МЖК Tiede), навинчивание муфт (муфтонавертка Weatherford), гидроиспытания (гидропресс Bronx) и шаблонирование.
• Район 3 - нанесение резьбы на задний торец трубы (резьбонарезка Emag) с контролем ее качества, сортировка труб по критериям заказчика, измерение веса (весы Bizerba), измерение длины (измеритель длины Polytec), маркировка (маркираторы ReaJet и Borris), покрытие лаком (лакировка VenJakob) и упаковка.

Техническое решение:

• Датчики

Применено для определения положения труб и механизмов около 200 индуктивных и 100 оптических датчиков, а также 46 абсолютных энкодеров SSI.

• Электроприводы

Механизмы линии, транспортирующие трубы, приводятся во вращение асинхронными двигателями с короткозамкнутым ротором. Диапазон мощностей двигателей 0,55 - 4 кВт.
В соответствии с технологией все электроприводы линии разбиты на следующие группы:

• Регулируемые электроприводы - требующие по технологии регулирования скорости (транспортные рольганги, трайбаппараты, шагающие балки, перекладыватели круговые, поворотные ролики). Для реализации скоростных режимов применены частотно-регулируемые приводы (ЧРП) Micromaster 440 и Sinamics фирмы Siemens. Управление приводами (включение, задание скорости) и диагностика (состояние привода) осуществляется по сети Profibus.
• Нерегулируемые электроприводы - приводы вспомогательных механизмов, для которых не требуется регулирование скорости, управляющиеся напрямую от силовых контакторов.
  Механизмы поперечного перемещения труб (дозаторы, выбрасыватели, укладчики и т.п.) приводятся в действие гидроцилиндрами, для чего установлены две гидростанции с насосами (6 шт. и 5 шт), с мощностью двигателей по 75 кВт. Для плавного пуска двигателей насосов применены устройства плавного пуска фирмы Siemens.

Всего применено 79 частотных преобразователей, 11 приводов с плавным пуском, 12 приводов с прямым пуском.

• АСУТП

Применены контроллеры Simatic S7-400 с центральными процессорами 414-3, с децентрализованной периферией на базе станций удаленного ввода/вывода ET-200М и Simatic S7-300, подключаемой к сети ProfiBus-DP. К этой же сети подключаются частотно-регулируемые приводы Micromaster и Sinamics. Использовано три контроллера Simatic S7-413-3, по одному на каждый технологический район. 7 cтанций ET-200М встроены в пульты управления и щиты управления, 2 контроллера Simatic S7-300 - в шкафы управления гидростанциями. На пультах управления установлены панели оператора TP277.

Управление всеми механизмами линии осуществляется по принципу прямого контроллерного управления.

Интеграция с системами управления отдельных станков и установок с целью согласованного безаварийного перемещения трубы и сбора параметров выполнена по сети Profibus через DP/DP Coupler.

• Система прослеживаемости

Основные функции системы:

- управление маршрутом перемещения трубы по участку, включая участок ремонта труб;
- слежение за перемещением труб по участку;
- автоматизированный сбор данных прослеживаемости по ходу выполнения технологических, контрольных и измерительных операций с каждой трубой на участке;
- регистрация и хранение собранных данных в базе данных в привязке к идентификационному номеру трубы (учетной единицы);
- предоставление текущих данных прослеживаемости в наглядном графическом и табличном виде на автоматизированных рабочих местах системы (рисунок 3);
- ручной ввод и корректировка данных прослеживаемости на автоматизированных рабочих местах системы;
- автоматизированное изменение маршрута трубы в соответствии с результатами контроля качества;
- формирование рапорта прослеживаемости в виде карты-бегунка на каждую трубу;
- предоставление всех необходимых данных, достаточных для принятия решения по соответствию трубы определенному пакету;
- передача данных прослеживаемости в смежные и вышестоящие автоматизированные системы.

• Архитектура системы двухуровневая

Верхний уровень выполнен по клиент-серверной архитектуре.

Серверная часть реализована с использованием программного пакета Broner Metals Solutions. Через базу данных реального времени IP.21 осуществляется связь с нижним уровнем системы и смежными системами для получения информации об объектах прослеживаемости, вся информация сохраняется в цеховом архиве прослеживаемости Batch.21.

Связь с нижним уровнем осуществляется через OPC сервер, для онлайн отображения положения и состояния труб используется более 1600 тэгов. Одномоментно может быть получено и поставлено в обработку около 600 сигналов и команд, поступивших от контроллеров.

Клиентские автоматизированные рабочие места (АРМ) через обмен данными с серверной частью получают и передают необходимую информацию. Программное обеспечение АРМ реализовано с использованием технологии .net. Всего в системе 12 АРМ.

Нижний уровень системы реализован на ПЛК Siemens Simatic S7. Он осуществляет слежение по датчикам, регистрацию технологических параметров и передачу данных на верхний уровень системы через ОРС-сервер SimaticNet.

На этих же контроллерах реализована система управления механизмами участка и стыковка с локальными системами управления станков и отдельных установок, что позволяет обеспечить непрерывную и достоверную прослеживаемость труб во всех режимах.

Компоненты системы уровня базовой автоматизации связаны между собой по сети Profibus.

Компоненты системы верхнего уровня связаны между собой и контроллерами базовой автоматизации по сети Ethernet.

• Особенности системы

Особенностью системы является тесная интеграция с системой базовой автоматизации, которая осуществляет непосредственное управление транспортной механизацией участка. Это позволило реализовать автоматический режим работы не только отдельных механизмов, но и всего участка.

При входе трубы на участок производится осмотр и аттестация ее контролером ОТК, результаты вводятся на АРМ ОТК, по ним определяется маршрут, а дальнейшее перемещение трубы происходит автоматически. При дальнейшем перемещении трубы по участку к ней привязываются результаты контролей и технологических операций, в зависимости от которых система определяет маршрут трубы и осуществляет перемещение автоматически.

Вся информация о технологическом процессе сохраняется в архиве системы. В итоге формируется паспорт трубы, содержащий подробную информацию о результатах всех технологических операций и параметрах трубы, что соответствует требованиям стандарта API 5CT к качеству готовой продукции.

Особую трудность для системы представляло наличие крановых операций по перемещению трубы. Для их регистрации в системе был разработан регламент и удобный графический интерфейс по технологии «drag-and-drop», что позволило решить проблему.

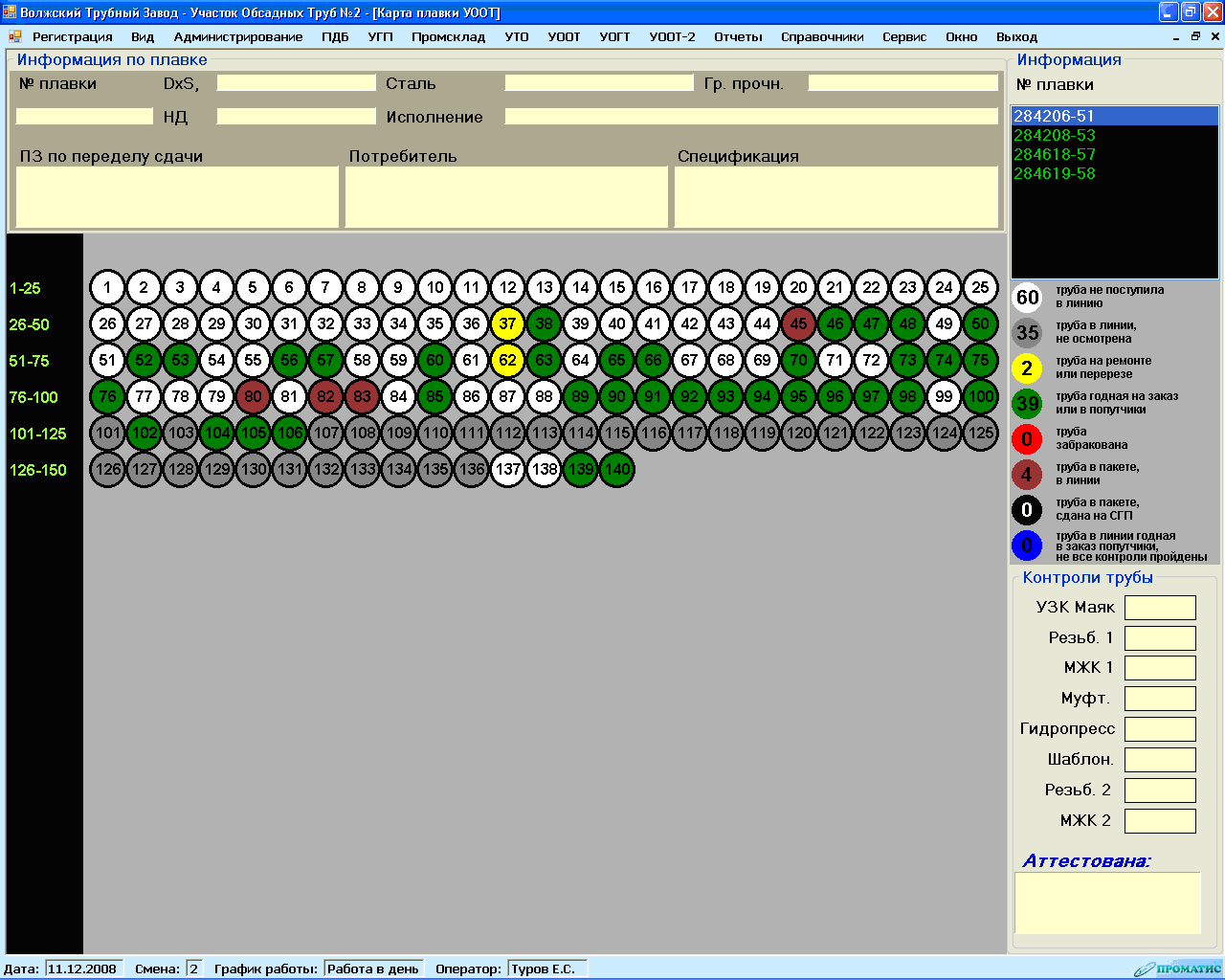

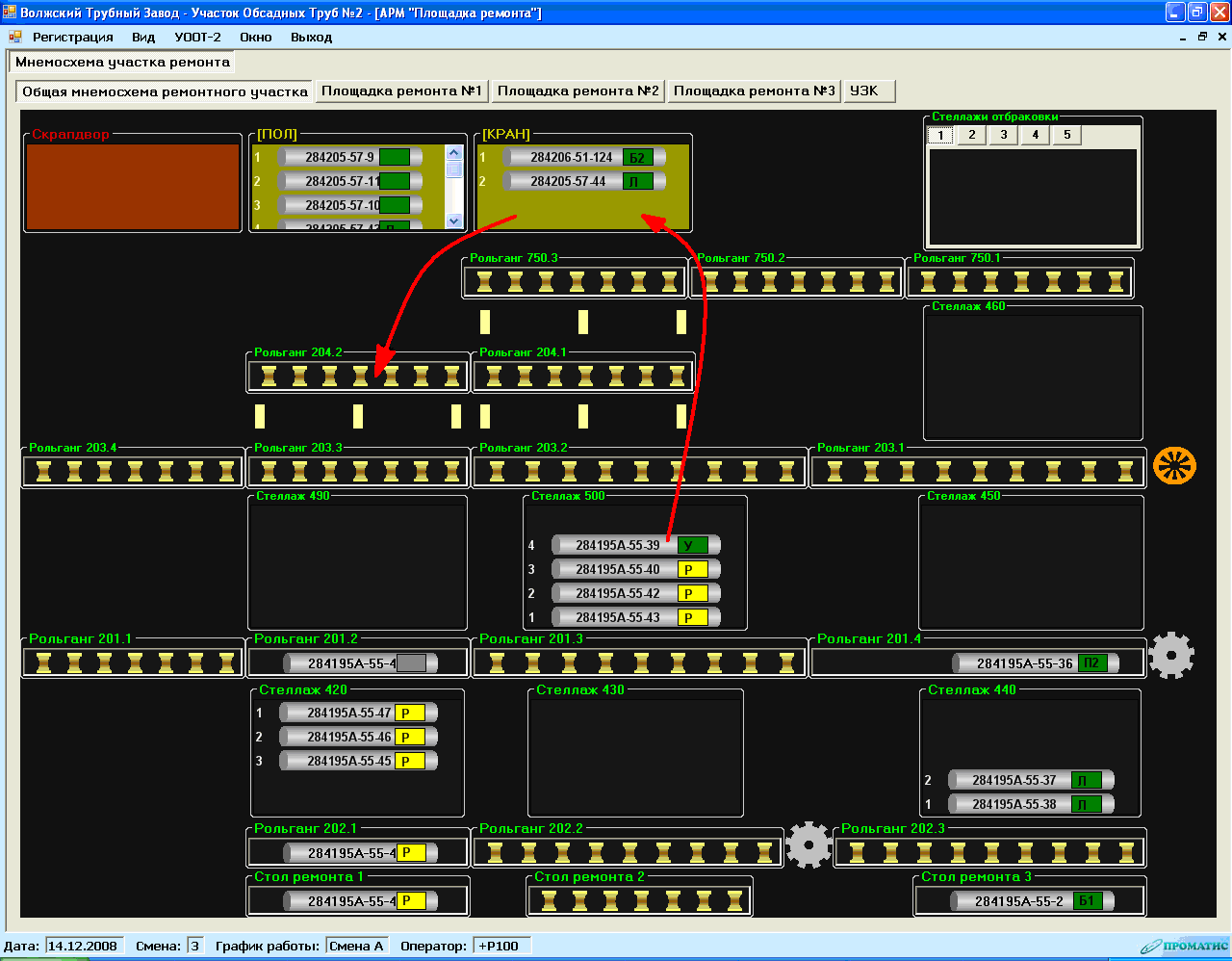

Карта плавки. Отображение текущего состояние плавки на участке с потрубным отображением статуса	Главная форма АРМ участка ремонта УООТ2. Пример применения технологии «drag-and-drop»
